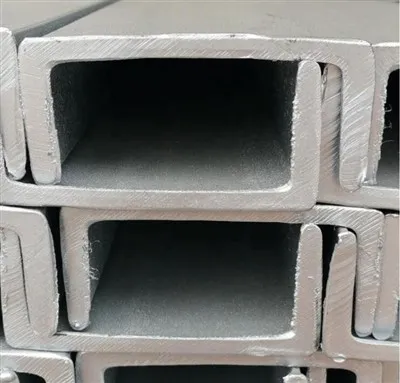

Ordinary Channel Steel (normál C-csatorna / közös U-csatorna)

Áttekintés

A közönséges csatornaacél -, amelyet gyakran C-csatornának vagy U-csatornának - neveznek, egy gyakori, nyitott-szelvényű szerkezeti elem, egyenes bordával és két karimával, amelyek "C" vagy "U" alakot alkotnak. Ez egy gazdaságos, könnyen elérhető profil könnyű{6}}--közepes szerkezeti munkákhoz, ahol a szabványos hengerelt profilok kellő szilárdságot és könnyű csatlakozást biztosítanak a nehéz gerendák költsége vagy súlya nélkül.

Tipikus anyagok és minőségek

Szén szerkezeti acélok:A36 / Q235 / S235 - általános célú-, könnyen hegeszthető és gazdaságos.

Magasabb-hozamok (ha szükséges):S275 / S355 / ASTM A572 Gr.50.

Korrózióálló{0}} opciók:Tűzi-horganyzott, elektro-horganyzott vagy rozsdamentes acél (304/316) kitett vagy nedves környezethez.

Regionális szabványok:GB / EN / ASTM / JIS szerint gyártva méretek - a rendeléskor adja meg a szabványos vagy pontos méreteket.

Szabványos geometria és tartományok (szemléltető)

Mélység (h):~50 mm → 400 mm (a szokásos készletméretek ezt a sávot fedik le).

Karima szélessége (b):~30 mm → 150 mm.

Szövedék vastagsága (tw):~3 mm → 16 mm.

Karima vastagsága (tf):~3 mm → 20 mm.

Hossz:maróhosszúság (6 m, 12 m) vagy rendelésenként -a-hosszra vágva.

Egység súlya: typically from ~3 kg/m for small channels up to >70 kg/m nagyon nagy/nehéz szakaszokhoz. A pontos súly érdekében használjon hivatalos metszettáblázatokat.

A szakasz tulajdonságai és gyors számításai

Terület (A)- a közzétett táblázatértékek használata vagy az összetevők szerinti közelítés:
[
A \\körülbelül 2(b\\time t_f) + (h - 2t_f)\\times t_w
]

Méterenkénti tömeg (kg/m)= (A(\\text{mm}^2)\\times 0,00785).

A terület második pillanata(Ix, Iy) éskeresztmetszeti tényező(Sx, Sy) a szabványos metszettáblázatokból kell átvenni a pontos szilárdsági/stabilitási ellenőrzésekhez - nem közelíti meg ezeket a végső tervezéshez.

Mechanikai viselkedés és tervezési megjegyzések

Aszimmetrikus nyitott szakasz:erős az erős tengely körüli hajlításhoz (amikor a karima síkja ellenáll a hajlításnak), de gyengébb a csavarásban és a gyenge -tengelyhajlításban.

Stabilitás:a csatornák hajlamosak lehetnek oldalirányú -torziós kihajlásra hosszú, merevítetlen fesztávokon - merevítést/folyamatos alátámasztást biztosítanak, vagy páros csatornákat/háta-hát-szerelvényeket használnak.

Helyi erősítés:adjon hozzá karimás duplákat vagy merevítőket, ahol koncentrált terhelések, darukerekek vagy nehéz csavarkötések hatnak.

Szervizelhetőség:mindig ellenőrizze az elhajlási határértékeket (L/200, L/250, L/360 vagy projektkövetelmény) és adott esetben a rezgést.

Tipikus alkalmazások

Szelemen, heveder és másodlagos keretezés könnyű épületekben.

Platformgerendák, lépcsősorok, korláttartók és védőkorlátok.

Gépvázak, sínek és berendezéstartók.

Kábeltálca tartók, jelzőkeretek és állványtartók.

Utólagos beszerelési és javítási munkák, ahol a raktárrészek gyors cserét tesznek lehetővé.

Gyártás és értéknövelt{0}}szolgáltatások

Vágás és megbirkózás:CNC plazma/lézer vagy fűrészelés a pontos vágásokhoz és végekhez.

Elő-fúrás/mérkőzés-fúrás:csavarlyuk minták és kliplyukak a gyors helyszíni összeszereléshez.

Hegesztett rögzítések és merevítők:szövedékmerevítők, karimakettőzők, hegesztett alátétek és hegesztőlapok.

Elő-összeszerelő / illesztőkészletek:számozott toldólemezek és csavarcsomagok a felállítás felgyorsítása érdekében.

Felületkezelés:szem-fúvás + alapozó, tüzihorganyzás (HDG), festék/epoxi vagy duplex rendszerek (HDG + festék).

Hajlítás/kiegyenesítés:Igény szerint gyári dőlésszöggel lehet kiegyenlíteni a szervizterhelést.

Felületkezelés és korrózióvédelem

Malomfény (fekete):gazdaságos; gyakran használják helyszíni festéskor.

Tűzi-horganyzás (HDG):hosszú kültéri élettartamhoz ajánlott.

Elektro-horganyzott / cink spray / alapozó + fedőbevonat:könnyebb expozícióhoz vagy építészeti igényekhez.

Duplex rendszerek (HDG + festék):a legjobb élettartam agresszív környezetben.

Minőségbiztosítás és dokumentáció

Malomvizsgálati tanúsítványok (MTC):hőszámra visszavezethető kémiai és mechanikai tulajdonságok.

Méretvizsgálat:mélység, karima szélesség, vastagság és egyenesség ellenőrzése.

Hegesztési és gyártási nyilvántartás:WPS/PQR és hegesztő képesítések az összeépített szakaszok{0}}gyártása során.

NDT (nem kötelező):MT/UT/RT a kritikus hegesztési varratokhoz vagy{0}}harmadik féltől származó ellenőrzési követelményekhez.

Bevonat ellenőrzése:DFT, adhéziós és vizuális átvételi tesztek az előírások szerint.

Csomagolás és logisztika

Csomagolás:hevederes kötegek fa távtartókkal a jelölések elkerülése érdekében.

Jelzés:kötegcímkék, amelyek mutatják a szakasz méretét, hosszát, mennyiségét és a hő/PO számot.

Szállítás:Tervezze meg az egy-darab hosszát, hogy megfeleljen a közúti/vasúti és a helyszíni{1}}daru határainak. - Az összeillesztett szállítás a match-fúrt toldókészletekkel gyakori a-hosszabb futásoknál.

Rendelés módja - Adja meg ezeket a részleteket

Szakasz megnevezése vagy méretei(h × b × tw × tf) és referenciaszabvány (GB/EN/AISC/JIS).

Anyagminőségés a szükséges tanúsítványok (pl. A36 / Q235 / S355, MTC szükséges?).

Kikészítés / bevonat(maró / HDG / alapozó + festék / duplex / rozsdamentes).

Hossz(ok)és mennyisége (hosszra-vágva-vagy marási hosszra).

Hozzáadott érték-igények: előfúrás-, kapcsok, hegesztett tartozékok, toldókészletek.

Ellenőrzés / tesztelés: NDT, harmadik fél szemtanúja{0}}, mechanikai tesztek.

Szállítási korlátok: max egy darab hossz, helyszíni daru, szállítási dátum.

Gyors kiválasztási tippek

Használatpárosított/vissza{0}}to-hátra csatornákvagy beépített{0}}dobozrészek a nagyobb torziós ellenállás érdekében.

Növekedéskarima vastagsága / duplázók hozzáadásakoncentrált csapágyterhelésekhez.

VálasszonHDG vagy duplextengerparti/ipari környezetben.

Szelemennél és burkolattámaszoknál ellenőrizze a szállítói fesztáv táblázatokat (a gyártói terhelés/fesztáv táblázatok tervezési időt takarítanak meg).
